【應用范圍】：工業蒸汽、供熱站等。

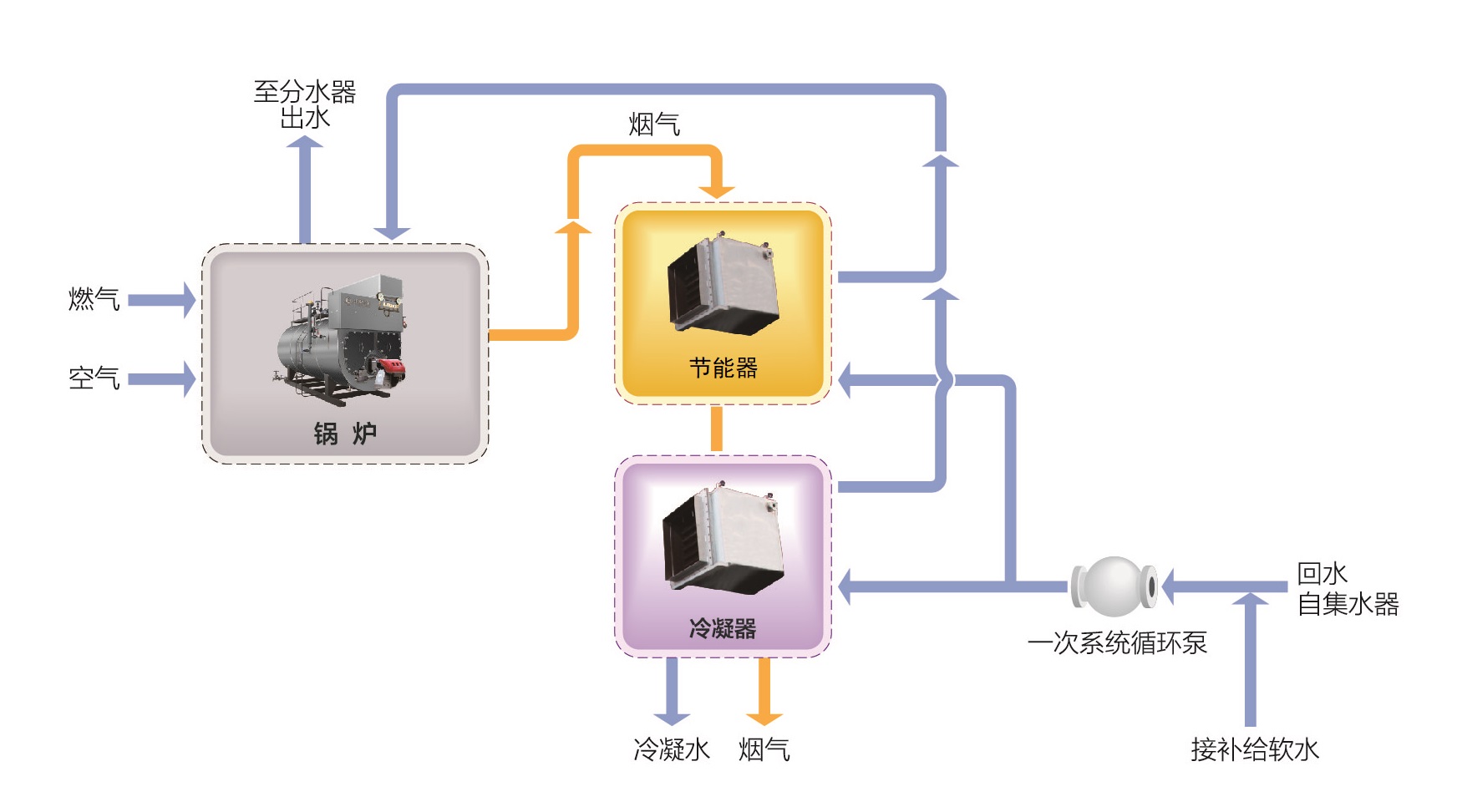

在WNS型蒸汽鍋爐的基礎上，華躍WNS系列全冷凝鍋爐分析總結了煙氣中水蒸氣冷凝率與排煙溫度的關系、冷凝率與熱效率的關系以及冷凝水對不同鋼種腐蝕速率等研究成果，通過合理設計受熱面，極大降低了排煙溫度，吸收利用煙氣中的顯熱和水蒸氣凝結過程中釋放的汽化潛熱，從而大大提高鍋爐熱效率。 排煙溫度時鍋爐的基本參數之一，較低的排煙溫度可以降低鍋爐的排煙熱損失，有利于提高鍋爐的熱效率。如果鍋爐的排煙溫度降到足夠低的水平，那么煙氣中呈過熱狀態的水蒸氣就會凝結而放出氣化潛熱。 WNS系列全冷凝蒸汽鍋爐采取了優秀的設計理念，根據各品位熱能的熱點，尾部設置有節能器和冷凝器，煙氣余熱梯級利用， 充分吸收煙氣中的余熱，使得鍋爐效率得到更好的提升。
高效節能
整體式設計
排煙溫度低
優質節能器、冷凝器
智能化控制
采取了優秀的設計理念，根據各品位熱能的熱點，尾部設置有節能器和冷凝器，煙氣余熱梯級利用，充分吸收煙氣中的余熱，使得鍋爐效率的得到更好的提升。
整體式設計。一體式節能器、冷凝器，布置于鍋爐頂部，結構緊湊，無占地面積。
爐膽、煙管優化設計，降低爐膛出口煙溫，改善熱水鍋爐回燃室管板的工作環境，延長了本體使用壽命；在尾部煙道增設高效的鰭片式冷凝換熱器，進一步降低排煙溫度。
采用優化設計的翅片管換熱器，翅化比大，翅化效率高，煙氣流阻小。耐腐蝕碳鋼、ND鋼（09CrCuSb）、不銹鋼（SUS304）等材質可選。
全自動PLC控制，觸摸屏高清顯示，一鍵啟停，負荷自動調節，各類故障連鎖保護。
構造與性能
（1）波紋爐膽 爐膽采用波紋爐膽結構，既增加了輻射和對流傳熱面積，又滿足了爐膽受高溫輻射后自由膨脹的需要。 （2）爐膛優化設計 更具各類燃燒器火焰尺寸，針對性地優化了爐膛尺寸，爐膛與燃燒器火焰完美匹配，有效地抑制了NOx的形成，避免了高溫?zé)煔庵苯記_刷爐膽。結合熱工試驗，合理地分配爐膛輻射受熱面積、煙管對流受熱面積，延長了鍋爐的使用壽命，提高了鍋爐熱效率。
（3）煙氣系統 煙管采用低阻螺旋傳熱技術，換熱效果好、使用壽命長；獨特的前后煙箱設計制作工藝，內置迷宮式隔熱裝置，外置U型卡槽式鉸鏈設計，整體鋼制面板，厚重結實，有效地降低了散熱損失，提高鍋爐熱效率。 （4）節能器、冷凝器
結構緊湊
并聯布置
傳熱性能好
翅片管換熱器
耐腐蝕ND鋼材質
布置于鍋爐頂部，結構緊湊，無占地面積。
逆流布置結構，換熱溫差大，傳熱性能好。
采用優化設計的翅片管換熱器，翅化比大，翅化效率高，煙氣流阻小。
采用特殊ND鋼（09CrCuSb）的材料，耐酸腐蝕性好，大大提高了使用壽命。
（5）配件
壓力表
超壓保護裝置
水位計
煙氣冷凝水收集排放
鍋筒配件
大口徑表盤、指針顯示、高精度壓力表；配備華躍專用壓力表緩沖管。
鍋爐兩側，通過平衡桶連接水位計，板式、雙色、浮筒等多類水位計可選，水位觀察直觀、檢測穩定、控制靈敏。
采用合理的煙道結構，燃?xì)馊紵a(chǎn)生的冷凝水迅速匯集，在前后煙箱排出，極大限度減小了冷凝水對鍋爐的腐蝕。
人孔、手孔等檢查孔設置齊全，位置合理，維護檢修方便。彈簧式安全防爆門，確保安全運。
（6）外觀 專業工業造型設計師精心設計的外觀，新穎獨特而又不失與周圍環境的協調，徹底改變了工業鍋爐笨重的形象；表面噴涂高檔環保漆，漆面色澤純正，耐水耐刮；前后爐面為高溫磨砂噴漆，平整美觀，堅固耐用，易于保養維護。
